硬件開發工程師，對一些基礎的電子元器件，如貼片電阻，貼片電容，二極管，三極管等，相信都非常的了解；然而針對一些電路項目開發經驗不是很足的工程師，被廣泛應用的數字三極管與復合二極管卻很少被他們所知，原因竟是大學教材與課堂實驗很少涉及這些；這些現象的存在讓電路一點通不得不感嘆，有必要向小伙伴們介紹些數字三極管的相關內容，包括它的電路設計優點；

1，數字三極管

數字三極管電路圖 所謂數字三極管，就是將三極管的基級分壓限流電阻與三極管集成在一起，作為一個基礎電子元器件使用，取代兩個電阻與一個三極管構成的電路；

2，電路優點

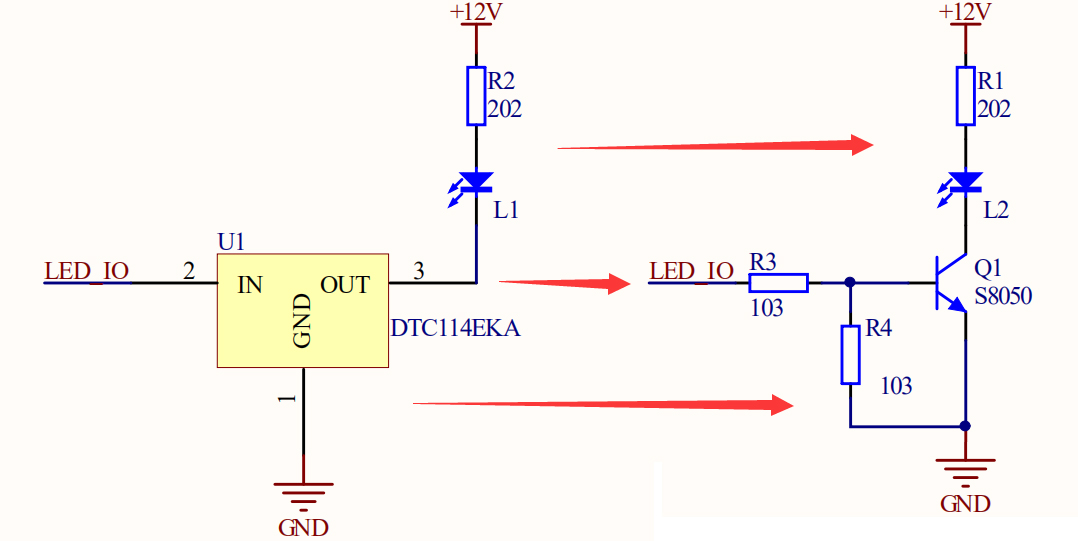

數字三極管與普通三極管對比電路圖

2.1 設計簡單：電路原理圖精簡，尤其是工程師在PCB Layout的過程中，對于寸土寸金的PCB空間而言顯得尤為珍貴

2.2 減少成本：對于一個硬件開發工程師，完成一個項目的電路功能是最基本的任務；對于一個優秀的高級硬件開發工程師，還需要關注項目的設計成本，如研發人員費用，元器件BOM表成本，PCB生產與SMT代工費用等；相比較普通三極管，數字三極管就能很好的減少元器件BOM表成本與SMT代工費用，原因是數字三極管的SMT焊點只有3個，而普通三極管與兩個電阻的SMT焊點卻有7個；

2.3 電路可靠：眾所周知，一個電路系統，使用的元器件與芯片數量越少，它的可靠性就越高，系統出故障的概率就會(huì )越??；

2.4 邏輯功能：數字三極管在電路設計使用中，大多數是利用其截止與飽和的兩種工作狀態，也就是三極管處于關閉和導通狀態，此時數字三極管可以實現邏輯非門的電氣功能； 為了更好的方便服務小伙伴們，結合芯片哥多年的研發工作經驗，常用的數字三極管型號包含DTA114系統與DTC114系列；

數字三極管關鍵參數表 小伙伴們在選型的時候注意R1與R2兩個電阻的阻值以及比例關系，因為這兩個電阻的阻值關系影響數字三極管的電路性能，需要工程師按照實際的電路項目應用選擇。
