在MOS管驅動電路中，實現快速關斷（快關）的關鍵在于優化柵極電容的充放電過程。MOS管的開通和關斷本質上是柵極電容充電和放電的過程：柵極串聯電阻越大，充放電速度越慢，導致開通和關斷變慢。當驅動電路中僅有一個電阻Rs_on時，開通和關斷的串聯電阻相同，均為Rs_on。但通過添加二極管D和電阻Rs_off（有時Rs_off=0Ω，即短路），可以實現關斷加速。以下是詳細分析。

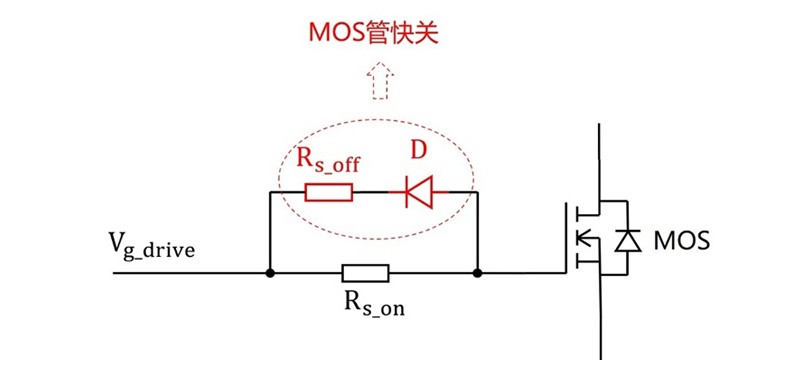

1. 二極管和Rs_off如何加速關斷

當MOS管開通時，驅動器輸出驅動電壓Vg_drive（通常大于10V），此時Vg_drive大于柵極電壓，二極管D不導通。因此，充電過程僅通過Rs_on進行，添加Rs_off和二極管對開通速度無影響。

當MOS管關斷時，Vg_drive接地（GND），柵極電壓高于Vg_drive，二極管D導通。放電過程通過Rs_off并聯Rs_on進行（忽略二極管導通壓降）。兩個電阻并聯后的等效電阻Rs_off//Rs_on小于任何一個單獨電阻，因此放電時的等效串聯電阻小于開通時的Rs_on。電阻越小，充放電速度越快，從而加速關斷。

2. 為什么關斷時間比開通時間更長

如果開通和關斷的電阻相同，關斷時間仍會(huì )較長。原因在于MOS管開通和關斷的損耗發生在不同階段（如下圖所示），且充電和放電曲線不對稱。

?開通階段：損耗主要發生在t2（柵極從門限電壓Vgs(th)充電到米勒平臺電壓Vgp）和t3（米勒平臺電壓Vgp持續期間）。

?關斷階段：損耗主要發生在t6（米勒平臺電壓Vgp持續期間）和t7（柵極從Vgp放電到Vgs(th)）。

t2和t7互為逆過程，t3和t6也互為逆過程。直覺上時間應相同，但實際不同，原因如下：

2.1 t2 < t7 的原因

Vgs(th)和Vgp一般較低（約1~3V），而Vg_drive較高（常大于10V）。在RC充放電曲線中，充電時電壓從0V開始上升，Vgs(th)和Vgp位于曲線前期（上升快）；放電時電壓從Vg_drive開始下降，Vgs(th)和Vgp位于曲線后期（下降慢）。如下圖所示：

例如，TI的NMOS參數：Vgs(th)=1.3V，Vgp=2.5V（如下圖所示）。

因此

因此，t2階段充電快、耗時短；t7階段放電慢、耗時長，導致t2 < t7。

2.2 t3 < t6 的原因

米勒平臺階段（t3和t6）的電荷量相同，均為米勒電荷Qgd。但充電電流Ig(充) = (Vg_drive - Vgp)/R，放電電流Ig(放) = Vgp/R。由于Vg_drive >> Vgp（如10V vs 2.5V），Ig(充) > Ig(放)。電荷量相同時，電流越大，時間越短，因此t3 < t6。

綜上

綜上，總開通時間(t2 + t3) < 總關斷時間(t7 + t6)。實際示例如下圖所示：t2=18ns < t7=88.6ns，t3=29.8ns < t6=104.5ns。

3. 小結

關斷時間更長的根本原因是Vgs(th)和Vgp較低（1~3V），相對于高驅動電壓Vg_drive，放電過程處于RC曲線后期，速度較慢。因此，添加二極管和Rs_off來減小關斷電阻，是優化驅動電路的關鍵。這解釋了為什么專門加速關斷：在相同電阻下，關斷耗時更長，增加快關電路可減少損耗并提升效率。
