MOS 管屬于電壓型元器件，沒有電流的損耗，通過控制 G 來形成我們的電壓控制。

MOS 分為結型場效應管和絕緣柵型管,我們要知道：UGS 柵源電壓，UP 夾斷電壓，UT 開啟電壓。

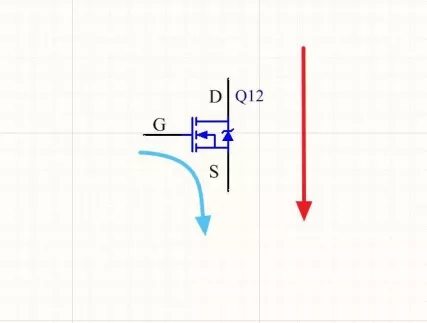

看圖說話，這是一個 N 型的 MOS 管，我們先看形狀，二極管朝上，這個二極管是寄生二極管，意思就是 MOS 管一出生就 有了 這么一個二極管 出 現， 同時 NMOS 管的箭頭是往里面走的。

首先 N 型 MOS 管想要去導通，那么我們的 UGS 就必須大于我們的導通電壓 UT,記住這個不是絕對值， 是相對值，假設我們的 UT 開啟電壓是 5V，那么我們的 UG=5V，US 直接接地，那么 UGS=UG-US=5V，同樣我們也可以，UG=10V，US=5V，同樣我們的 UGS=10-5=5V。

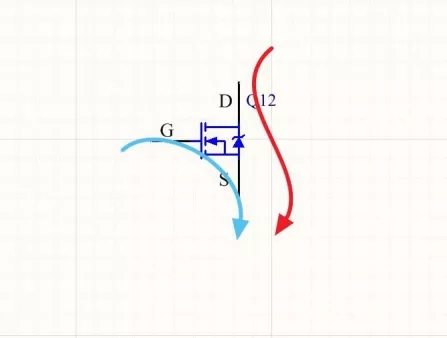

好的我們剛剛說完了 UGS，我們說下 UD，如果我們的電壓開啟了，那么我們的電壓就會(huì )從上往下流通，這個就是我們的紅線，那么我們的 UGS 就是一個開關的作用。

說完了 NMOS 管我們來看下我們的 PMOS 管，這個別看暈了。

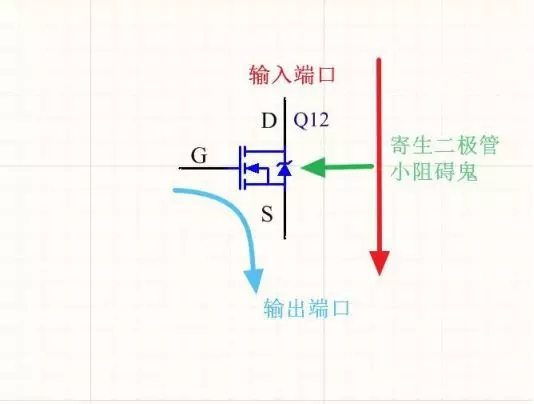

首先我們看 PMOS，看二極管的，二極管的陰極就是我們的輸入端，然后我們看我們的里面箭頭，里面箭頭往外面走就是 PMOS 管。

但是我們要知道 PMOS 的 UGS 要小于我們的導通電壓 UT，就會(huì )導通，這個不用糾結這個是這個內部結構決定。

總結：

MOS 二極管屬于寄生二極管，出廠自帶。

PMOS 箭頭向外，寄生二極管的陰極就是輸入端

NMOS 箭頭向內，寄生二極管的陰極就是輸入端。

MOS 管用于開關作用，沒有電流損耗，屬于壓控元器件。大功率場合，電機驅動器等等。
