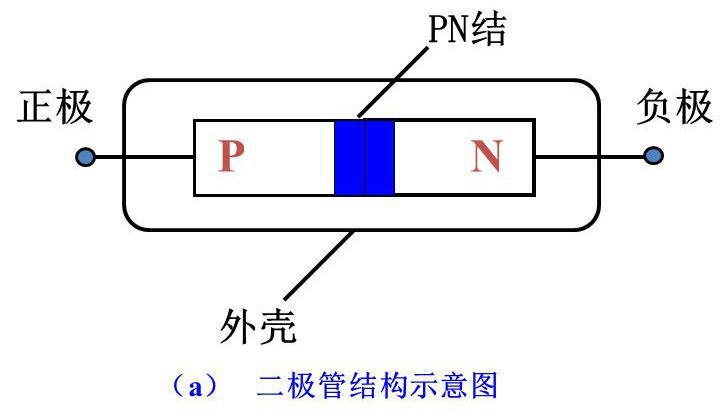

整流二極管（recTIfier diode）一種用于將交流電轉變?yōu)橹绷麟姷陌雽w器件。二極管最重要的特性就是單方向導電性。在電路中，電流只能從二極管的正極流入，負極流出。通常它包含一個PN結，有正極和負極兩個端子。其結構如圖所示。P區的載流子是空穴，N區的載流子是電子，在P區和N區間形成一定的位壘。外加電壓使P區相對N區為正的電壓時，位壘降低，位壘兩側附近產生儲存載流子，能通過大電流，具有低的電壓降（典型值為0.7V），稱為正向導通狀態。

若加相反的電壓，使位壘增加，可承受高的反向電壓，流過很小的反向電流（稱反向漏電流），稱為反向阻斷狀態。整流二極管具有明顯的單向導電性。整流二極管可用半導體鍺或硅等材料制造。硅整流二極管的擊穿電壓高，反向漏電流小，高溫性能良好。通常高壓大功率整流二極管都用高純單晶硅制造（摻雜較多時容易反向擊穿）。這種器件的結面積較大，能通過較大電流（可達上千安），但工作頻率不高，一般在幾十千赫以下。整流二極管主要用于各種低頻半波整流電路，如需達到全波整流需連成整流橋使用。

整流二極管是利用PN結的單向導電特性，把交流電變成脈動直流電。整流二極管漏電流較大，多數采用面接觸性料封裝的二極管。整流二極管的外形如圖1所示，另外，整流二極管的參數除前面介紹的幾個外，還有最大整流電流，是指整流二極管長時間的工作所允許通過的最大電流值。它是整流二極管的主要參數，是選項用整流二極管的主要依據。


1N4007 是封裝形式為 DO-41 的塑料封裝型通用硅材料整流二極管。廣泛應用于各種交流變直流的整流電路中。也用于橋式整流電路。1n4007利用二極管單向導電性，可以把方向交替變化的交流電變換成單一方向的脈沖直流電。

二極管電阻的特性

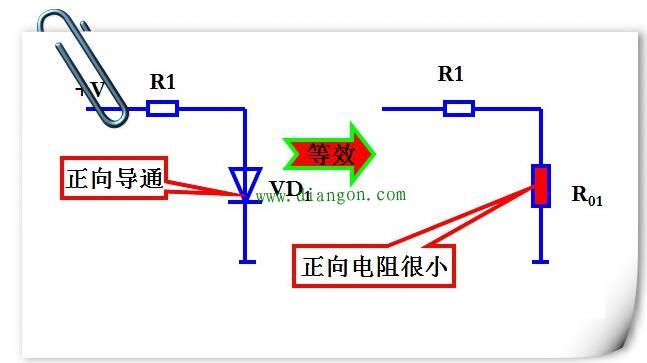

正向電阻是二極管正向導通后正——負極之間的電阻，這一電阻值很小。

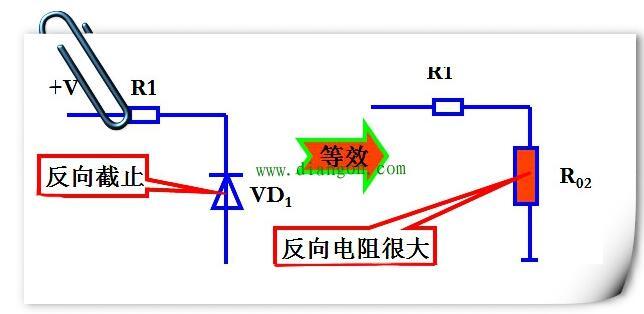

反向電阻是二極管處于反向偏置而未擊穿時的電阻，這一電阻值很大。正、反向電阻值的大小是相對的，即：反向電阻值遠遠大于正向電阻值，反向電阻愈大愈好。

二極管正向電流與正向電阻關系的應用

當二極管的正向電流變化時，其正向電阻也在發生微小的變化，正向電流愈大，正向電阻愈小，反之則大。

在一些控制電路中，在利用這一特性實現電路的控制功能。

在電子開關電路中，利用二極管正向電阻和反向電阻相差很大的特性，可以將二極管作為電子開關器件，即所謂的開關二極管：二極管導通時，其內阻很小，相當于開關接通；二極管截止時兩引腳之間的電阻很大，相當于開關的斷開。在電路中可以起到通與斷的控制作用。

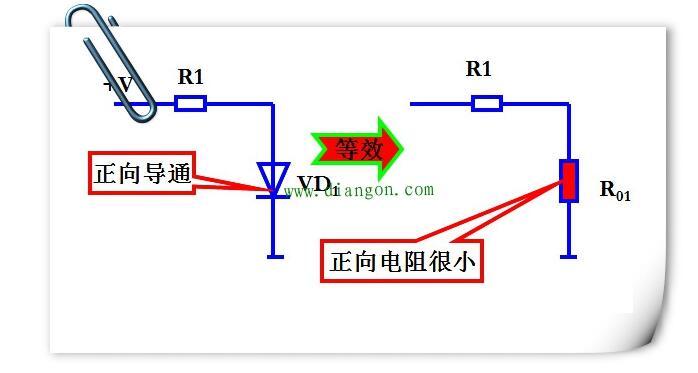

正向電阻是二極管正向導通后正——負極之間的電阻，這一電阻值很小。

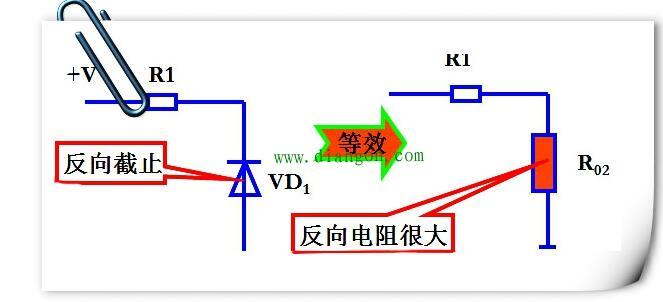

反向電阻是二極管處于反向偏置而未擊穿時的電阻，這一電阻值很大。正、反向電阻值的大小是相對的，即：反向電阻值遠遠大于正向電阻值，反向電阻愈大愈好。
